變壓器套管是主要的絕緣裝置，它根據不同國家的標準分為國標，歐標（EN）,美標（ANSI），德標（DIN）等，同時又根據不同的電壓和電流有不同的型號。變壓器套管是將變壓器內部高、低壓引線引到油箱外部的絕緣套管，不但作為引線對地絕緣，而且擔負著固定引線的作用，變壓器套管是變壓器載流元件之一，在變壓器運行中，長期通過負載電流，當變壓器外部發生短路時通過短路電流。

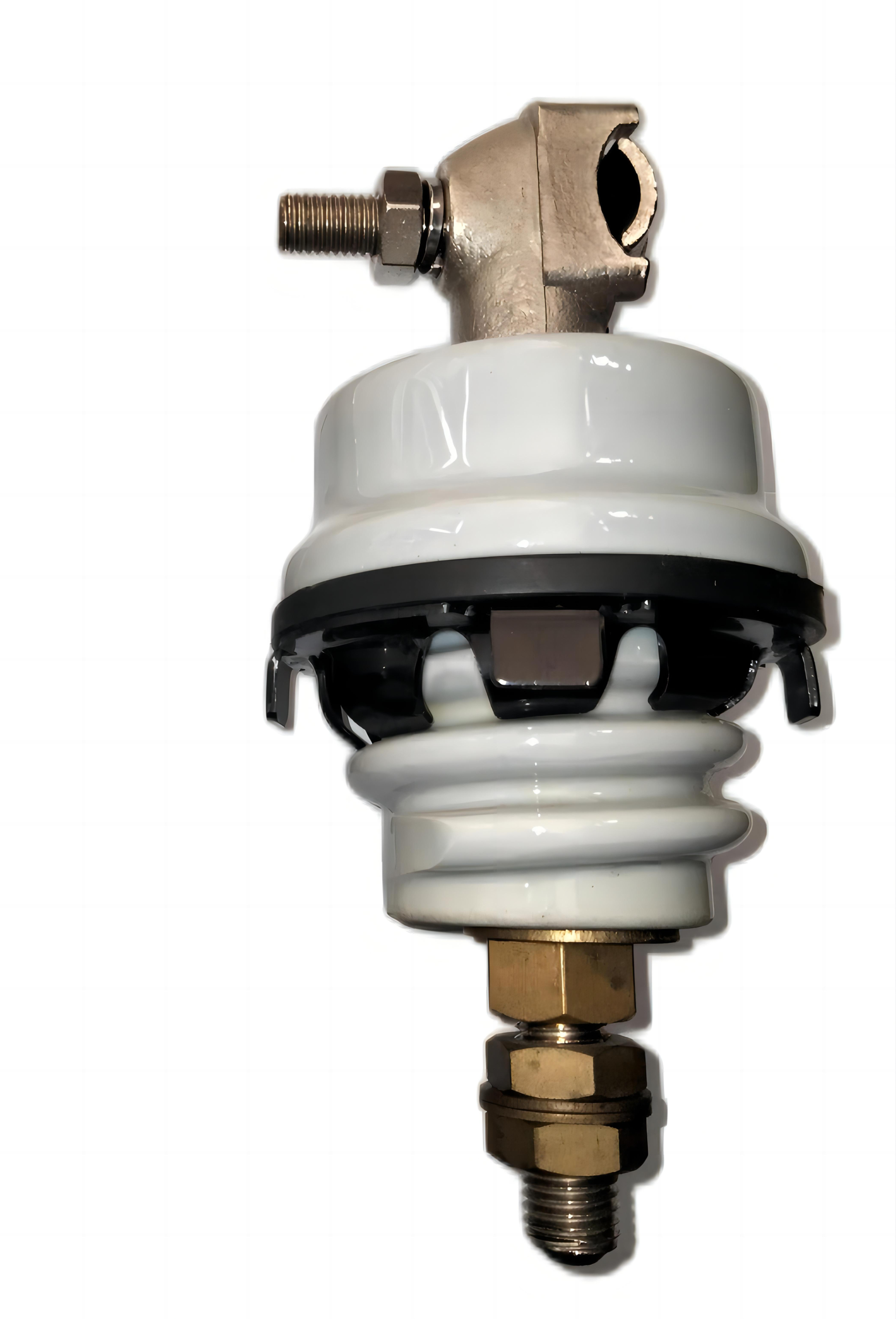

    套管主要由電容芯子、油枕、法蘭、上下瓷套組成，主絕緣為電容芯子，由同心電容串聯而成，封閉在上下瓷套、油枕、法蘭及底座組成的密封容器中，容器內充有經處理過的變壓器油，使內部主絕緣成為油紙結構。套管主要組件間的接觸面襯以耐油橡膠墊圈，各組件通過設置在儲油柜中的一組強力彈簧所施加的中心壓緊力作用，使套管內部處于全密封狀態。這些套管有多種設計，可根據客戶要求定制以滿足幾乎任何類型的客戶要求。
