變壓器油位計工作原理是采用懸浮的原理，油位計里面有個浮標，當油面到浮標時則有一個標志，例如綠色，未到有另外一標志，例如紅色。如果浮球采用空心結構那么當球有漏進油時就會失去浮力而失效，從而產生假油位。另一個就是連桿或滑壁卡死，受阻，當然也就會產生假油位了。

使用和維護：

1、在變壓器運行前一守要松開壓力釋放閥上的鎖定螺絲將鎖位框取下或向下旋轉90度，以保證壓力釋放閥能正常工作。

2、變壓器加入油量應使視窗中出現藍色標示，此時為正常油位，變壓器可以運行；如果視窗中出現紅色標示，表示油位異常，應加油或?qū)ψ儔浩鬟M行檢查。

3、設置檢修時對油位計進行檢修，檢查油位計視窗玻璃是否有破損或污漬，及時更換清理

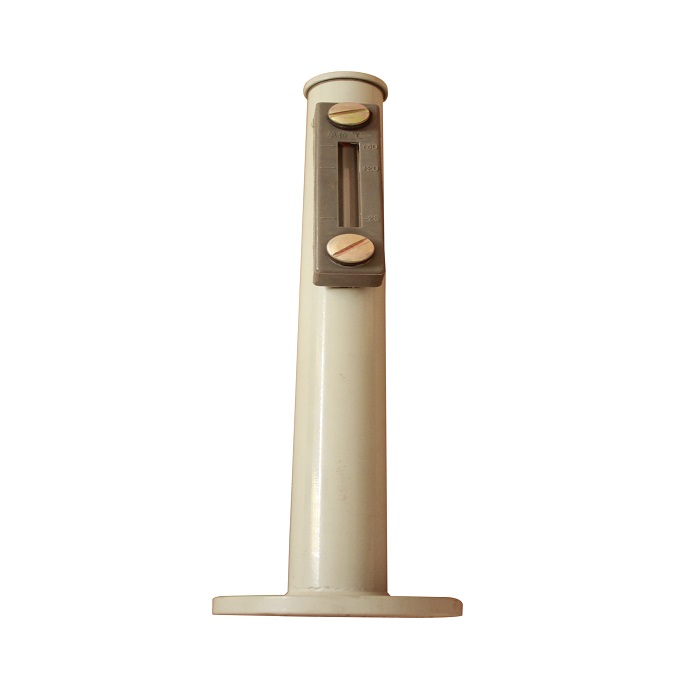

XDL(F)系列油位計是全密封變壓器專用產品。本產品選用優質無縫鋼管或合金鋁制造，外觀靜電噴塑，密封可靠，操作簡單，安裝方便，縮短工時，具有多項功能，可做注油管連接。

本公司采用螺紋式和法蘭式連接，確保密封膠圈合理壓縮量，同時有效阻止紫外線照射，使膠圈使用壽命更長，觀察油位采用360°無死角設計。藍色表示油箱內油位正常，紅色表示油箱內油位降低，應及時補加變壓器油。

油位計安裝方法:

1、油位計安裝在箱體上部，螺紋式底座在變壓器箱蓋上開·60孔，將螺紋式底座與箱蓋密封焊接，裝好密封膠圈，直接擰緊即可。

2、法蘭式底座油位計，裝好密封膠圈，用4-M10×20螺栓，直接擰緊固定即可。
